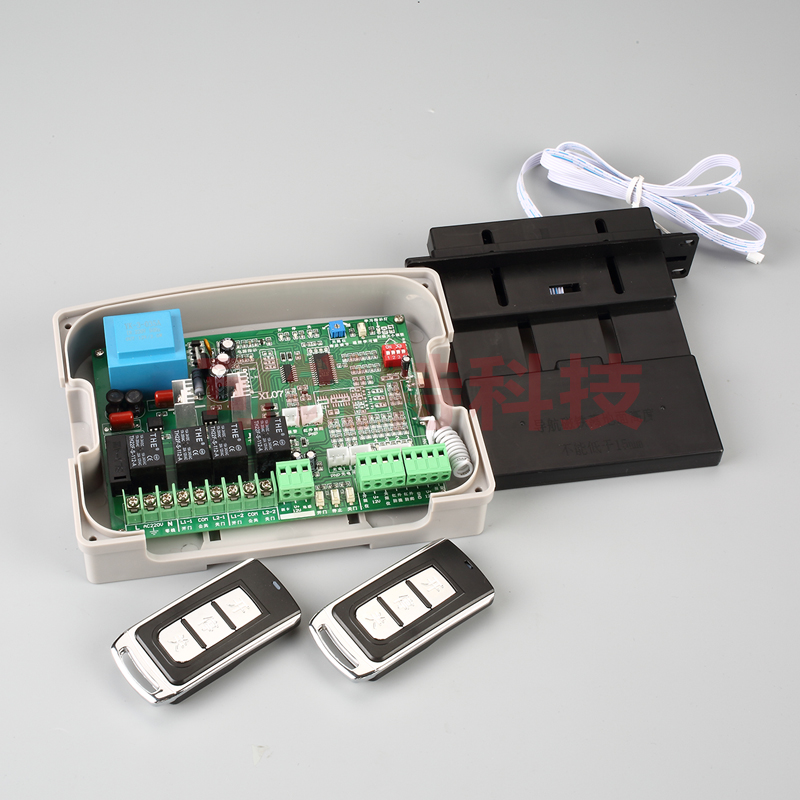

CRT-CRT-XL07通用型无轨伸缩门控制器说明书

一、技术参数：

1、输入电压：220V±15%

2、电机额定电流：7A

3、遥控方式：无线遥控学习码,频率出厂为433MHZ频率 [315MZ频率可定做]。说明：一台主机最多可以配学习码150个遥控器。

4、遥控距离：空旷50-100米(无障碍物)

二、主要功能：

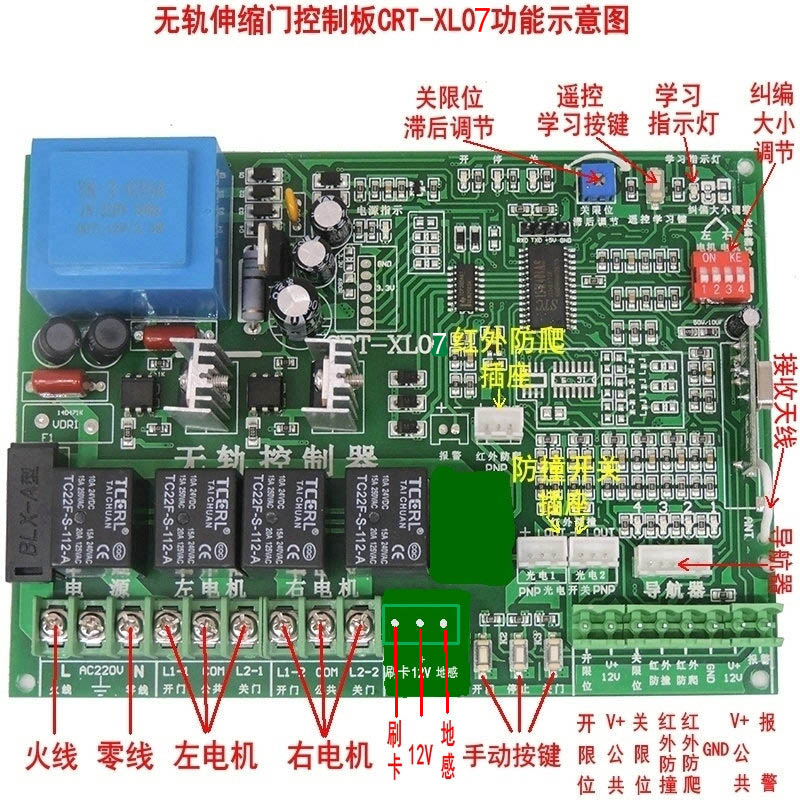

1、手动控制“开”、“停”、“关”。按键在控制板上。

2、遥控控制“开”、“停”、“关”。

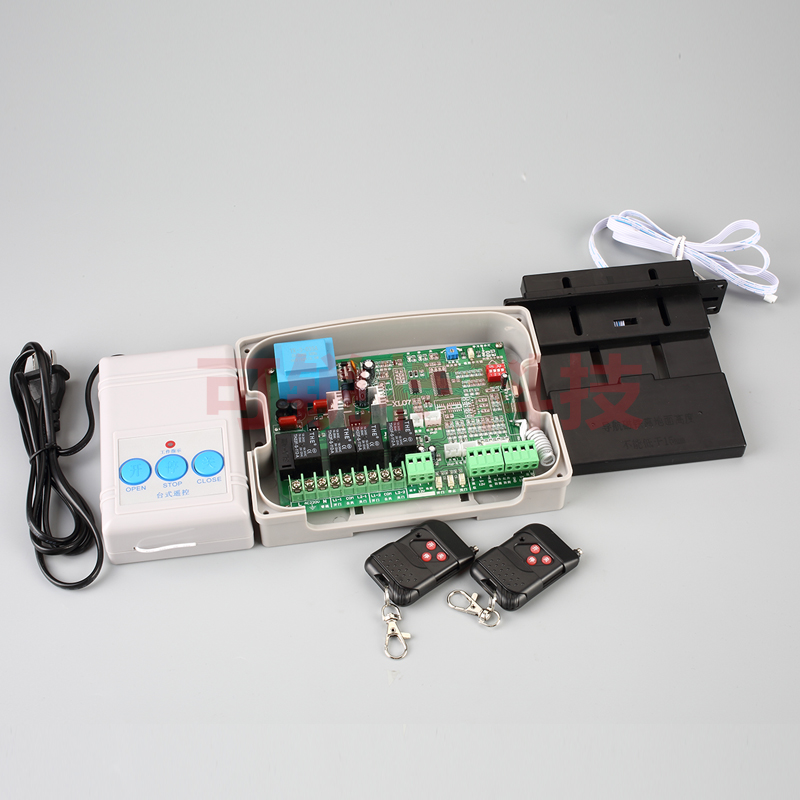

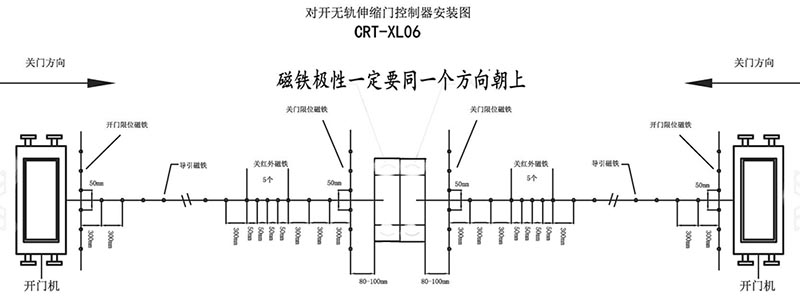

3、红外防撞保护：配合专用的红外线控头，PNP型常开，门在关的过程中遇到障碍物可自动停止，并向相反运行5秒然后停止。然后继续往关门方向运行，红外防撞开关类型是PNP常开型，就是正极输出常开信号的开关。防撞关闭磁铁埋设可参照磁铁埋设示意图进行。

4、限位开关是用导航器来限位，在门开的尽头和关的尽头埋设磁铁作为限位的感应。可参照磁铁埋设示意图进行，也可用磁棒单独限位，磁棒为常开型限位。

5、关门限位距离调节：如果出现关门限位后机头离墙距离太远，则可通过关限位滞后调节电位器调整关限位感应到位后的停止时间。【这种情况是限位磁铁安装离墙太远】

6、纠偏大小调整说明：

本款控制器左右电机纠偏力度单独可调，每个电机分四档，一档最小，四档最大，可按门的运行状态现场调整。可参照示意图说明调整纠偏大小，出厂为一档。

7、刷卡和地感功能

1、刷卡功能和车牌视别配套，可实现自动开门。

2、地感功能和地感检测器或者红外对射可实现自动关门。

三、控制器台式遥控和遥控学习说明：

1、学习方法：按学习键(主机内部轻触按键开关)指示灯亮起后2钟以上松手，然后5秒钟内按遥控器或台控上任意键一下，此时学习指示灯闪几下，表示遥控器学习成功。

2、清除所有编码方法：按住学习键8秒钟以上，就会清除所有已经学习过的遥控器，此时如需要重新配遥控器，可按照学习方法进行操作。

四、接线连接：

1、应严格遵照接线端子上标识接“火线“、”零线“。

2、电机线一定要注意，电机线左右电机线的颜色一定要一至，就是说左右电机运转方向一定要相同。

2、遵守安全规定，电力线与控制线一定要分开布线,避免产生干扰。

3、电机外壳一定要安全接地。

4、一定要反复确认所有接线正确才能接上电源。

五、导航器安装：

1、导航器安装一定要确定方向，有字面对着关门的方向，而且安装高度离地面15mm米为最佳。

六、安装场所(请专业人士安装调试)：

1、安装的场所及环境不适宜会缩短本产品的使用寿命。

2、遥控器使用DC12V 23A电池，切勿受潮、摔打撞击。

3、若遥控距离太短，请检查主机安装位置是否被金属物遮蔽，还有接收天线一定要拉直，电池电量是否充足，在恶劣情况下，遥控距离有所缩短，此为正常现象。

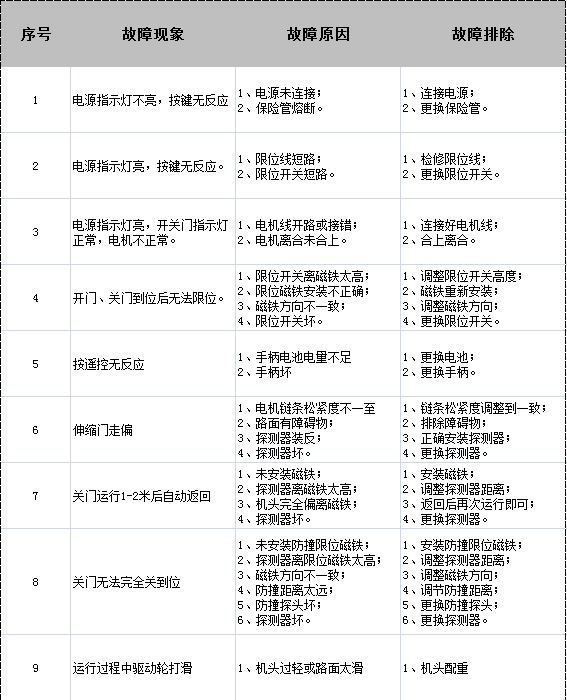

保修说明：本公司产品质保一年 ;可锐特专业生产无轨门遥控器、无轨伸缩门控制器、地感检测器等产品,规格齐全,品质优良。
